智能卡制作工藝流程及分類

文章出處：http://bookmouse.cn 作者： 人氣： 發表時間：2012年02月23日

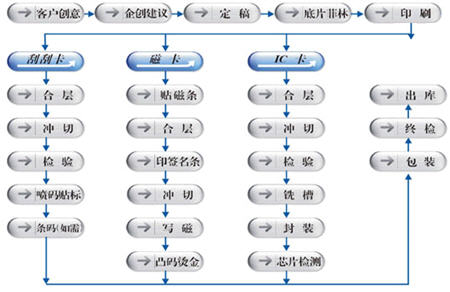

　　IC卡|磁卡|刮刮卡的制作工藝流程圖 1

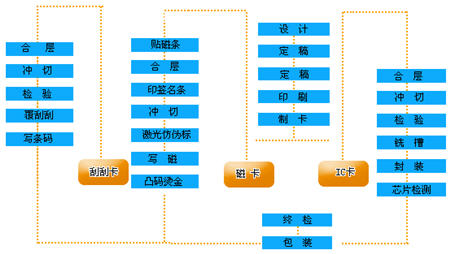

　　IC卡|磁卡|刮刮卡|卡片制作流程圖 2

　　智能卡分類：

　　智能卡是智能卡技術的核心，它的性能和成本對智能卡技術的推廣和使用起著舉足輕重的作用，為了提高智能卡的標準化和通用性，國際標準化組織對智能卡的接口和通訊協議作了詳細規定，生產智能卡的廠家有SIEMENS，ATMEL，GEMPLUS，MOTOROLA，MICROCHIP等公司。

　　智能卡屬于半導體卡。半導體卡片采用微電子技術進行信息的存儲、處理。按照其組成結構，智能卡可以分為一般存儲卡、加密存儲卡、CPU卡和超級智能卡：

　　非加密存儲器卡(Memory Card)

　　其內嵌芯片相當于普通串行E2PROM存儲器，有些芯片還增加了特定區域的寫保護功能，這類卡信息存儲方便，使用簡單，價格便宜，很多場合可替代磁卡，但由于其本身不具備信息保密功能，因此，只能用于保密性要求不高的應用場合。

　　加密存儲器卡(Security Card)

　　加密存儲器卡內嵌芯片在存儲區外增加了控制邏輯，在訪問存儲區之前需要核對密碼，只有密碼正確，才能進行存取操作，這類信息保密性較好，使用與普通存儲器卡相類似。

　　CPU卡(Smart Card)

　　CPU卡內嵌芯片相當于一個特殊類型的單片機，內部除了帶有控制器，存儲器，時序控制邏輯等外，還帶有算法單元和操作系統，由于CPU卡有存儲容量大，處理能力強，信息存儲安全等特性。因此，廣泛用于信息安全性要求特別高的場合。

　　超級智能卡

　　在卡上具有MPU和存儲器并裝有健盤、液晶顯示器和電源，有的卡上還具有指紋識別裝置等。

　　按照數據讀寫方式，智能卡又可分為接觸式IC卡和非接觸式IC卡兩類：

　　接觸式IC卡

　　前者由讀寫設備的觸點和卡片上的觸點相接觸，進行數據讀寫;國際標準ISO7816系列對此類IC卡進行了規定。

　　非接觸式IC卡

　　后者則與讀寫設備無電路接觸，由非接觸式的讀寫技術進行讀寫(例如，光或無線電技術)。其內嵌芯片除了存儲單元?？刂七壿嬐?，增加了射頻收發電路。這類卡一般用在存取頻繁，可靠性要求特別高的場合。國際標準ISO10536系列闡述了對非接觸式IC卡的有關規定。

　　按照數據交換格式分類，智能卡可以分為串行和并行兩種：

　　串行IC卡

　　智能卡和外界進行數據交換時，數據流按照串行方式輸入輸出。當前應用中大多數IC卡都屬于串行IC卡類，串行IC卡接口簡單，使用方便，國際標準化組織為之專門開發了相關標準。

　　并行IC卡

　　與串行IC卡相反，并行IC卡的數據交換以并行方式進行，由此可以帶來兩方面的好處，一是數據交換速度提高，二是在現有技術條件下存儲容量可以顯著增加。有關廠商再者方面作出了探索，并有產品投入使用，但由于沒有形成相應的國際標準，大規模應用方面還存在一些問題。

　　此外，有關廠商還設計制造了各種適合實際用途的智能卡，例如：

　　預付費卡(Prepayment Card)

　　預付費卡在出廠后，初始化前的特性與加密存儲器卡相類似，只是容量較小，一旦經用戶初始化后，其信息的讀取與普通存儲卡類似，其內嵌芯片相當于一個計數器，只是該計數器只能作減法，不能作加法，當計數為零時，芯片便作廢，因此，是一次性的。這樣卡是專門為預付費用途設計的。

　　混合卡

　　混合卡也存在多種形式，將IC芯片和磁卡同做在一張卡片上，將接觸式和非接觸式融為一體，一般都稱為“混合卡”。

　　另外，在1981年由美國一家公司提出光卡概念，從而豐富了卡片式數據存儲方式。光卡(Optical Card)由半導體激光材料組成的，能夠儲存記錄并再生大量信息。光卡紀錄格式目前形成了兩種格式：Canon型和Delta型。這兩種形式均已被國際標準化組織接收為國際標準。光卡具有體積小，便于隨身攜帶，數據安全可靠，容量大，抗干擾性強，不易更改，保密性好和相對價格便宜等優點。

　　智能卡有些已作為標準產品提供，在以后章節中將詳細介紹，有些需要用戶定制，本書只作綱領性介紹。除此之外，一些公司正計劃采用閃爍存儲器(Flash Memory)技術制造智能卡，以進一步擴大容量，提高速度，降低成本和功耗，這將是智能卡技術的又一飛越。預計，隨著新技術和新工藝的不斷發展、進步，今后還會不斷出現新的卡型。
