基于CH375的智能數據采集卡設計分析

文章出處：http://bookmouse.cn 作者：中國一卡通網   人氣： 發表時間：2011年10月09日

　引言

　數據采集是現代電子系統中不可缺少的重要組成部分，在測量、制造、自動控制等場合都需要高質量的信號采集環節，由于ADC技術和微控制器技術的相對成熟，基于PCI，ISA等接口的數據采集卡被廣泛地應用在眾多科研和工控領域。在測試技術日益變革的今天，測試任務更加復雜多變，需要采集和處理的信息量更加冗長，同時要求測試環節與計算機的接口更加無縫化和標準化，基于虛擬儀器技術(Virtual Instruments)和高速USB 2.0接口的數據采集有著更為廣泛的應用前景和市場，是當前測試技術研究的熱點之一。

　以運算速度更快，位數更寬，資源更為豐富的ARM處理器作為控制核心，配合USB 2.0數據傳輸和靈活的上位機軟件，新一代的數據采集卡已經不再局限于單一的板卡形式，可以通過連接線獨立于計算機之外，根據測試任務的需求，滿足高精度、高速率、多功能的測試指標。同時由于采用了高性能的ARM處理器，控制程序容量加大，方便實現數據采集的獨立化、智能化、多樣化，擺脫數據采集系統對上位機運算能力的依賴，從而開發出全新的智能數據采集卡。

　　1 系統原理及框圖

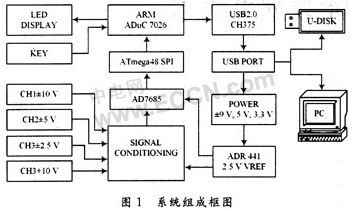

　整個系統的組成框圖如圖1所示。被測電壓信號經過前置調理送到AD7685進行采樣，由Atmega48的SPI驅動AD7685，采集到的雙字節(16 b)數據由Atmega48并口，分兩次傳送給ARM ADuC7026核心。當數據采集卡工作于聯機狀態時，由PC上位機軟件設置采樣頻率和通道工作模式，經過處理通過USB控制芯片CH375送數據到PC端；當數據采集卡工作于離線模式時，無需PC上位機干預，數據采集卡按照預先設定的采樣頻率和工作模式進行采樣。并將采樣數據通過USB控制芯片CH375送數據到U盤端。系統采用±9 V，+5 V，+3.3 V以及模擬地?cái)?shù)字地，并由DC／DC模塊產生，經過良好的LC濾波為各個電路單元提供電力。人機接口(HMI)采用簡潔的雙按鍵和LED指示，對整個數據采集卡工作模式的選擇和運行狀態進行控制。

    2 數據采集卡的硬件實現

　2.1 ADC接口和信號調理電路

　為了滿足較高的采集精度和采樣速率，該設計選擇AD7685作為模擬／數字轉換器件。AD7685是一款16位、串行輸出、250 KSPS、電荷再分配、逐次逼近型(PulSAR)ADC。ADC與處理器采用串行外圍設備接口(SPI)接口進行連接，為了保證ADC的精度，采用高速光耦6N137隔離式驅動電路來隔離處理器SPI總線上的串?dāng)_。

　前置調理電路信號的流向參見圖1系統組成框圖。設計中，采用模擬開關ADG1024對輸入信號進行切換，并通過可編程增益放大器(PGA)AD8251進行處理，通過增益為0.2的電平轉換16位ADC驅動器AD8275，把±5 V的信號轉換成0.25～2.25 V的信號，極大地?cái)U(kuò)展了該數據采集卡的測量范圍，而簡化了前置調理電路的設計，其電壓計算公式如下：

    經過前置調理電路使得不同量程范圍的輸入信號放大或衰減到0.25～2.5 V內，最大限度地利用ADC量程，使得采集系統的4個輸入通道可以有單通道、雙通道、四通道3種工作模式，且每個通道皆可以設置為任意量程。前置通道的相應配置由處理器ADuC7026完成，其配置遵循表1。

    2.2 EMC措施

　該設計采用外置9 V開關型穩壓電源或USB端口供電，由于開關電源的低成本和高功率密度，普遍被現代電子系統設計所采用，但其帶來的電磁干擾(EMI)問題也不容忽視。同時，ARM7主頻高達45 MHz，必須考慮其EMI問題。該設計盡量選取低噪聲的放大器和ADC，遵循最短路徑的布線原則，確保前置通道具有較低的噪聲水平。設計中，采用數字地／模擬地分區覆銅，并一點接地的布線方式，避免電源和數字部分對模擬地電位產生浮動和干擾。同時，采集卡外殼貼裝鋁箔紙，以防止外界電磁輻射影響內部電路的工作。

　2.3 USB接口

　該設計使用USB控制芯片CH375，內置海量存儲固件，既可以作為USB設備方式向PC上位機傳送數據，又可以作為USB主機，將數據存入U(xiǎn)盤中。該芯片支持USB 2.0通信協議，在并口工作模式下能同時支持主機方式和設備方式。為了保證USB高速傳輸數據的穩定性和完整性，采取如下措施：

　(1)采用USB屏蔽線作為連接線，保證數據傳輸不受外界電磁干擾。

　(2)保證計算機USB端口的地線與USB控制芯片CH375的地線嚴格等電位。

　2.4 ARM系統的構建

　ADuC7026是基于ARM7TDMI內核的精密控制器，具有62 KB FLASH，8 KB RAM和4個通用定時器，內部集成UART，I2C，SPI，DAC，PWM，JTAG端口、PLA等眾多硬件資源，40個通用I／O引腳。CPU時鐘高達45 MHz，采用80腳LQFP封裝。在該設計中，搭建了一個包括供電電路、時鐘電路、復位電路、JTAG程序下載調試接口等電路的完整ARM7應用系統。實際上由于實測ADuC7026的外部I／O取反速度只有4 MHz，因此在SPI設計中，該設計加入Atmega48單片機作為中轉，保證了控制核心在處理USB通信、U盤讀／寫等大量信息時對采樣的準確觸發。

　3 程序設計

　3.1 ARM端程序編寫

　ARM下位機軟件完成的主要功能有3個進程，分別為Wait，Online，Offline。當數據采集卡上電復位后，首先執行Wait進程，該進程等待按鍵操作，更改系統工作模式，配合的子程序還有相應初始化程序、按鍵防抖程序等。當Wait進程結束時，系統轉入聯機模式(Online)或離線模式(Offline)。聯機模式按照用戶設置進行采樣，將數據存入CH375緩沖，CH375負責將數據傳送給上位PC機，其程序流程如圖2所示。離線模式則利用CH375海量存儲固件，將數據存入U(xiǎn)盤。為保證采集的實時性，控制器將數據存放在U盤扇區中，而不是以文件的形式讀／寫，避免創建文件時復雜時序的延誤，其程序流程圖如圖3所示。

    3.2 PC端編程

　該數據采集卡的上位機應用程序由動態鏈接庫DLL和客戶端程序2個部分組成。其中，DLL負責與內核態的USB功能驅動程序通信，并接收應用程序的各種操作請求；客戶端程序負責對數據進行分析處理。采用VC++編寫，遵循了工程通用的輸入／輸出界面，可以完成普通數據采集卡的在線采集功能，同時也可以將數據采集卡存儲在U盤中的采集數據，通過物理扇區尋址來讀取相應的采集數據。

　4 測試與結論

　通過該數據采集卡掛載U盤，對5 kHz正弦單通道信號進行采集，將U盤數據導入上位機，以獲得如圖4所示的波形，它良好地復現了現場波形信號。

    5 結 語

　由于采用了支持海量存儲技術的多模式USB總線控制芯片CH375和高速低功耗的ARM7控制器，使得該數據采集卡具有一定的智能采集能力，擺脫上位機連接限制而獨立工作，采集到的數據存儲到U盤中。符合新型數據采集系統小型化、移動化、智能化的發展趨勢，廣泛適用于工業現場和戶外作業等應用場合，有很高的實用價值和推廣意義。
