IC 卡智能管理系統在機井灌溉中的應用
文章出處：http://bookmouse.cn 作者：徐海 鄭連合 郭宇光 人氣： 發表時間：2011年09月30日
1．引言
近期，遷安市引進了 IC 卡智能管理系統，在全市農業機井灌溉計量管理中進行了推廣應用 IC 卡智能管理系統具有管理手段科學合理、操作運行簡單靈活、管理功能強大、系統安全可靠的特點，采用先交費后澆地的管理模式，有效地解決了機井灌溉收費難的問題，避免了用電糾紛，節省了抄表收費的人工，降低了澆地成本，取得了顯著的經濟和社會效益。
2．IC 卡系統構成
IC 卡智能灌溉管理系統將計算機管理、智能卡技術和單片機自動控制應用于水利自動灌溉。采取用戶預交水費、憑卡開機的方式進行灌溉．自動計時計費，卡中預交水費用盡或者無卡時不能進行灌溉：同時可以統計用水量和用水時間，能為有關部門制定科學用水規劃提供依據。
該系統由中心計算機（或?qū)Ｓ贸渲祪x）和農業灌溉智能控制器組成：中心管理系統由系統維護、卡片管理、分機管理、綜合統計、安全加密、輔助系統等子系統構成。其模式見IC卡智能灌溉管理系統結構圖。
3．IC卡系統功能特點
以高性能的微電腦為核心，以智能卡(非接觸射頻卡)為數據載體，全表貼工藝，全工業級芯片設計，在軟件和硬件上均有強大的抗干擾措施，保證系統計量準確，運行穩定。該系統具有技術領先、功能完備、安裝便捷、使用方便等特點。
3．1操作方便、簡單
采用非接觸射頻IC卡技術，用戶將IC卡貼近農業灌溉智能控制器劃卡區，系統自動合閘送電，再次同樣的操作，系統自動拉閘斷電，用戶使用的電量由專管員充值時記錄在各自的IC卡中，每次使用時，顯示器均顯示IC卡的電量，當IC卡中電量用空時，系統自動拉閘，用戶需再次購電方能啟閘使用。
3.2 管理系統方便靈活
通過計算機內的管理軟件，可以完成對數十臺、數百臺農業灌溉智能控制器的綜合管理。針對農村計算機尚未普及的現狀，采取以村或灌溉小組為單位配置專用充值儀。充值儀較計算機造價低廉、使用方便，可以脫離計算機單獨使用。實現對用戶卡的發行與管理、不同機井的費率設置與更改、查詢發卡記錄、進行發卡統計等。水務局設總監控中心，制定各鄉鎮各類機井的水費核算辦法．制定合理的水價，使管理者的利益和廣大農民的增產增收利益在一定程度上保持最大的統一。
3．3系統安全可靠
一是加密功能 該系統使用的智能卡，采用先進的系統加密技術，保證了使用安全性，并且可以在系統內部劃分子系統，以保證村與村之間用戶不交叉、不發生沖突。二是斷電保護功能。用戶在使用時，如果突然斷電，控制器內的數據(用戶的用時或用電量)不會丟失，當來電后用戶可以繼續使用 三是低電壓環境使用 將機泵高壓人工啟動改為農戶持卡低壓操作農業灌溉智能控制器，該控制器配合自動起動柜可以實現水泵的自動控制，對水泵運行過程中的缺相、欠壓、過流、過壓以及其它不正常運行進行隨時檢測，可確保水泵安全運行。
3．4管理功能強大
實行水費預交，不但有利于政府部門對水價的調控監督，最大限度地節約用水，樹立節水意識，還可以消除用水過程中的各種糾紛，減輕農民負擔，密切干群關系。該系統可以對發卡數量、收入金額等進行統計并打印成報表：可以對用水進行詳細統計，不但可以加強用水管理，還能為科學用水提供依據。該系統的擴展功能為實現全自動節水灌溉奠定了基礎。
3．5適應性強,使用壽命長
該系統中的農業灌溉智能控制器配合相應的附屬設備可以控制各種功率的機井，而且根據農村電網的實際情況做到寬電壓設計,在220 380V交流電仍可穩定工作,為系統的推廣打下了良好的基礎：采用高可靠性元器件，適應溫度為一40℃ 65℃,相對濕度<90％ 時間計量誤差在1s之內,電量誤差在0．1kW·h之內；并且防潮、防水、防塵，可長久重復使用，使用壽命超過10萬次。

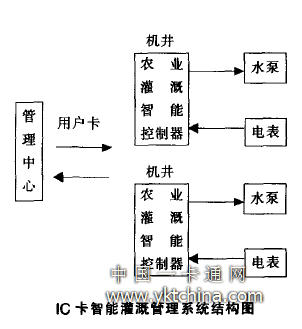

IC卡智能灌溉管理系統結構圖
