非接觸式智能IC卡諧振頻率測量研究

文章出處：http://bookmouse.cn 作者：葛文啟 申曄 林秋 田濤 祝鵬   人氣： 發表時間：2011年09月02日

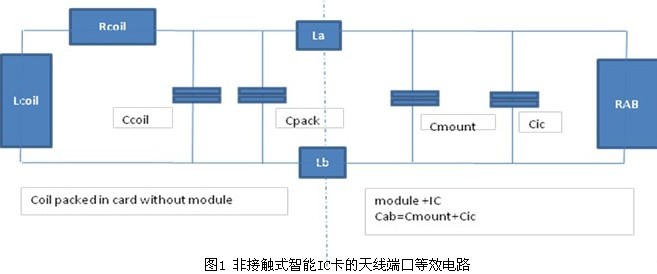

    近年來，大到金融、公共交通和社會保障，小到圖書館、校園和門禁等，智能卡的應用領域日益多元化，相關的智能卡設計、生產企業越來越多。由于智能卡被完全密封，對其整體電氣參數L、C、R的測量造成了困難，而諧振頻率作為能夠反映智能卡天線端口部分電氣參數的重要指標，被各企業及研發單位廣泛用于設計或生產參考，長期以來被大量使用。但到目前為止，對于諧振頻率的測量方法，業界尚無統一標準。同時各環節在提及諧振頻率值的時候，往往忽略其測量方法以及明確的誤差范圍，因此在智能卡測量領域，諧振頻率這一參數的真實性和可靠性長期被忽視。     以符合ISO/IEC14443標準的智能卡為例，協議規定了通信用載波頻率為13.56MHz，但對智能卡本身的諧振頻率未規定標準值，因此，客觀上造成了目前流通的智能卡諧振頻率的多樣性。目前，按照智能卡的形態，業界常用的智能卡諧振頻率的測量方法主要有兩種：     1：LCR電橋或阻抗分析儀測量；（測量出L、C值，然后利用公式計算諧振頻率）     2：頻譜分析儀或網絡分析儀測量。（測量密封智能卡的諧振頻率）     首先介紹一下如何測量各部分的電氣參數，然后利用公式計算諧振頻率。智能卡在物理結構上，主要由三部分組成，1：IC芯片，2：耦合天線，3：封裝材料，如圖1所示，其中封裝材料通常為絕緣材質，不引入電氣參數，故本文不做深入分析。     智能卡的諧振頻率f_res公式如下： ，可見，f_res取決于等效電路中的電感值和電容值。

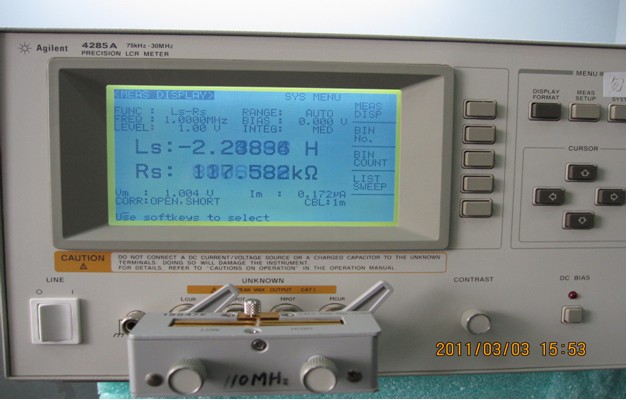

    從圖1中的虛線L_a/L_b從左往右看，為IC芯片端口部分與諧振頻率相關的電氣參數，R_ab為IC芯片端口電阻值的總和，C_ic為IC芯片端口電容值的總和，C_mount其含義為IC芯片封裝成模塊時引入的電容值，如芯片不需要進行模塊封裝，則可忽略C_mount。從圖1中的虛線La/Lb從右往左看，為耦合天線部分與諧振頻率相關的電氣參數，L_coil為耦合天線的電感值，R_coil為耦合天線的電阻值，C_coil為耦合天線的電容值，C_pack其含義為耦合天線在制卡過程中引入的封裝電容值，其值與制卡過程中多種因素相關，視具體情況而定。     依據圖1的等效電路結構，我們將智能卡f_res的計算公式擴充如下：           當我們有了詳細的計算公式，是否就可以計算出準確的f_res呢？實際情況并非如此。接下來，我們介紹各L、C參數的測量方法，以及誤差來源。目前在IC芯片較為常見的模塊封裝形式有XOA2和COB兩種，而且由于C_mount會受到各模塊加工廠的技術水平、用料以及靜電防護等綜合因素的影響，所以各模塊加工廠出產的模塊其C_mount存在差異，且無法給出準確值，至此，用智能卡的f_res計算公式引入了第一個參數誤差；同時在智能卡的制卡環節，由于C_pack會受到各制卡廠的技術水平、用料以及加靜電防護等綜合因素的影響，所以各值卡廠出產的卡片其C_pack也存在差異，且無法給出準確值，由此引入了第二個參數誤差。在實際計算中，上述兩個參數通常采用經驗值，由此計算得到的f_res就會存在誤差。因此要求我們?cè)谑褂胒_res的時候，需明確其誤差范圍。特別要強調的是，對于不同的條件下加工得到的智能卡，上述兩個參數的經驗值是不可以通用的。 下文將以Agilent 4285A(LCR Meter)配合測量夾具Agilent 16047E，對等效電路中的C_ic、L_coil和C_coil進行測量。整體測量平臺如圖2所示。

圖2 Agilent 4285A(LCR Meter)和測量夾具Agilent 16047E

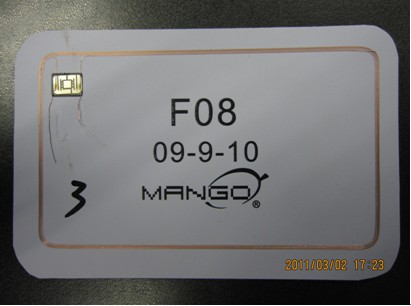

      由于耦合天線和IC芯片的寄生參數都會給測量結果帶來誤差，所以選擇合適的等效電路模型，可以有效降低寄生參數的影響。通常L_coil為小電感，串聯寄生電阻R_s的影響明顯，因此在測量L_coil時，采用L_s～R_s 模型；而C_ic較大，并聯寄生電容R_p的影響明顯， 因此在測量C_ic時，采用C_p～R_p模型。     上述測量條件確定后，按照儀器的使用步驟，開機預熱和校準后，我們采用下述方法測量得到L_coil和30 MHz下的耦合天線的電感值L_m，然后通過L_coil和L_m計算出C_coil。     1：選擇測量模型：L_s～R_s。     2：設置測量電壓：1V_rms。     3：設置測量頻率：1MHz。     4：紀錄測量結果L_s，此即為L(zhǎng)_coil。     5：設置測量頻率：f_m＝30MHz。     6：紀錄測量結果L_s，此即為L(zhǎng)_m，通過如下公式計算出耦合天線的C_coil。           我們對如圖3所示帶有模塊底座的耦合天線樣本進行了測量，為了說明模塊底座對測量結果的影響，我們分別測量耦合天線帶有模塊底座與去除模塊底座后的L_coil和C_coil。如表1所示。（表中數據均為測量了10次以后的平均值，有效位數保留到小數點后2位，下同），比較表1的數據，可以發現，該模塊底座的存在，對該耦合天線樣本的L_coil無影響， 但會使C_coil增加0.16pf。

圖3 帶有模塊底座的耦合天線樣本

表1  耦合天線的電感值和電容值

樣本狀態	Lcoil/uh	Lm/uh	Rcoil/ohm	Ccoil/pf
耦合天線+ 模塊底座	5.30	22.92	9.16	4.08
耦合天線	5.32	20.45	8.70	3.92
差值	-0.02	2.47	0.47	0.16

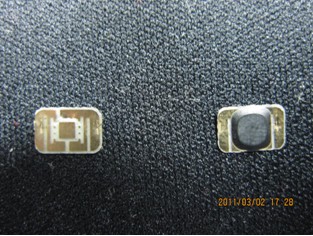

      接下來，我們討論如何測量IC芯片的端口電容C_ic，樣本如圖4所示，選用的芯片為NXP S50，左邊為模塊底座（同圖3中的底座模塊），右邊為完成完成模塊封裝（XOA2）后的樣本外觀，所以下文中得到的電容值構成為“C_ic+ C_mount（C_mount中包含了C_模塊底座）”。
第1頁第2頁第3頁     電容測量方法：     1：選擇測量模型C_p～R_p。     2：設置測量頻率：13.56MHz。     3：設置測量電壓：0.5V_rms。     4：記錄測量結果C_p：即C_ic+C_mount。     5：增加測量電壓以0.5Vrms為一個步進，重復3～4步驟。     6：直至測量電壓大于YV_rms。     其中Y定義為：IC芯片正常工作時所需要的電壓值。Y的值視具體的IC芯片而定，其此處Y=2。如果IC芯片未進行模塊封裝，也可以直接對C_ic進行測量。

圖4 模塊底座和NXP S50模塊（XOA2）

表2  IC芯片在不同頻率和電壓條件下的端口電容

測量頻率	0.5Vrms	1Vrms	1.5Vrms	2Vrms
11M	14.43	14.88	15.45	15.58
12M	14.42	14.86	15.43	15.56
13.56M	14.39	14.84	15.40	15.54
15M	14.37	14.82	15.37	15.51
16M	14.36	14.80	15.34	15.50
17M	14.35	14.79	15.31	15.49

      由表2可見，測量頻率對于C_ic+ C_mount之和的影響很小，但不同的測量電壓，對于C_ic+ C_mount之和的影響很大，主要是因?yàn)镃_ic是各部分電容的總和，當測量電壓從小到大增加時，C_ic隨著IC芯片內部電路的逐漸開啟而減小，當測量電壓增加到IC芯片電路能夠正常工作時，C_ic將維持穩定。因此，以測量頻率13.56MHz為例，測量電壓從0.5V_rms增加至2V_rms的過程中，IC芯片的會處于3 種狀態，第一，IC芯片完全不工作（0.5V_rms），第二，IC芯片端口電路部分開啟（1~1.5V_rms），第三，IC芯片端口電路全部開啟（2V_rms）。     不同的測量電壓條件，反映到諧振頻率中又是如何？我們還需要對特定環境下加工的C_mount和C_pack給出經驗值，由于本文在IC芯片電容的測量結果中已經包含了C_mount，所以此處僅需給出C_pack，其經驗值為1.5pf，然后分別將13.56MHz頻率下，將各電容值和電感值帶入公式進行計算，可得到表3。 表3 智能卡的諧振頻率

測量電壓/Vrms	Ccoil/pf	Cic+Cmount	Cpack/pf	Lcoil/uh	fres/MHz
0.5	3.92	14.39	1.5	5.32	15.11
1.0	3.92	14.84	1.5	5.32	14.77
1.5	3.92	15.4	1.5	5.32	14.38
2.0	3.92	15.54	1.5	5.32	14.28

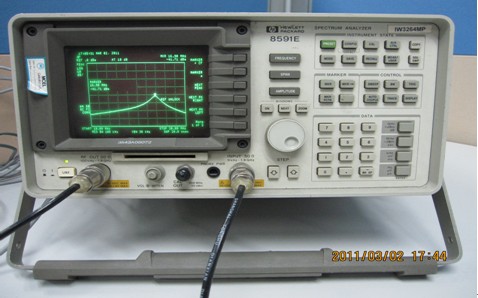

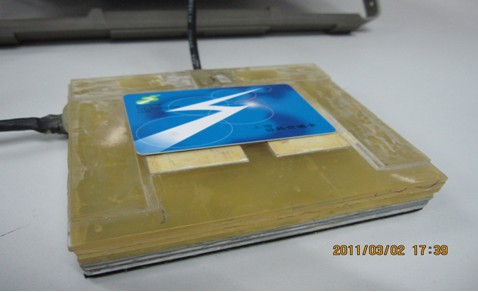

      可見從0.5V_rms至2.0V_rms，f_res出現了約0.83 MHz的波動，考慮到計算參數還中包含了經驗值C_pack，一方面經驗值的估算是否準確尚存疑問；另一方面測量值C_coil、L_coil和C_ic+C_mount，目前業界尚無統一的測量方法，不同測量條件下，得到的結果相去甚遠；更有甚者，在f_res的計算中直接忽略了C_mount和C_pack兩個參數。因此，同樣是采用計算公式，面對相同的樣本，大家得到的f_res很難達到統一，那么我們?cè)谑褂胒_res進行設計、驗證、生產時不得不小心謹慎，避免由于計算結果的不準確產生對產品特性的誤判。     其次，當我們的測量樣本為密封狀態的智能卡時，目前業界主要采用如下三種測量方法進行智能卡諧振頻率的測量：     1：帶跟蹤信號發生器（RF輸出）功能的頻譜分析儀。     2：不帶跟蹤信號發生器的頻譜儀（成本較低），配合信號發生器（相當于頻譜分析儀的跟蹤信號發生器）。     3：矢量網絡分析儀測量。     上述三種測量?jī)x器，原理基本相同，即在某個頻率區間內以額定的功率發射信號，無諧振時，在測量?jī)x器的屏幕上顯示的功率曲線為一條直線，當某個頻率恰好與待測智能卡的f_res相吻合時，測量系統就會產生諧振，使得輸入端檢測到的功率值達到最大，此時觀察測量?jī)x器的屏幕會出現一個波峰或者波谷，該波峰或者波谷對應的頻率值即被稱為智能卡的f_res。下文中會以頻譜分析儀HP8591E為例。     具體測量方法如下：     1）在HP8591E的輸出端和輸入端各接一個線圈（天線），將兩只線圈以水平方式上下疊加，制做成固定的測量夾具（如圖5所示，圖中智能卡樣本為上海公交卡）。

圖5　 HP8591E的測量環境

第1頁第2頁第3頁
     2）然后設定起始頻率和截止頻率，

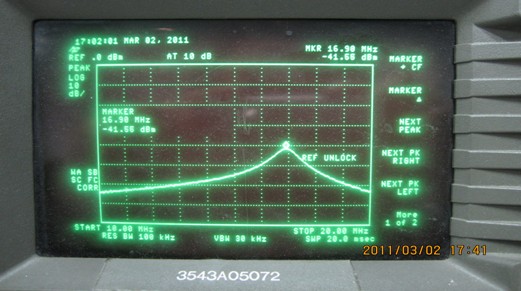

    3）設定發射功率，RF端有功率輸出；     4）然后將待測智能卡放置在夾具上方。（智能卡與天線的間距小于1cm）     5）按PK SEARCH鍵，頻譜儀界面就會將MARKER點標記到頻譜中功率的最高點，如圖6所示。此波峰點對應的頻率即為智能卡的f_res。

圖6  HP8591E測試得到的非接觸式智能IC卡的fres

    在了解了測量方法后，我們選取了部分目前上海市場中較常見的智能卡作為測量樣本，如圖7所示（包括上海市民卡1張、上海公交卡2張、上海地鐵單程票2張、世博海寶交通卡1張、杉德萬通卡1張和華虹餐廳就餐卡1張）。

圖7常見的非接觸式IC卡

      在測量前，我們需要設定發射天線的功率值，為保證測量到的f_res能夠真實反映各種智能卡的電氣特性，我們?cè)O(shè)置的起始頻率和截止頻率范圍是10 MHz 至20MHz，設置的發射天線功率值通常在10dbm以下，或者是控制輸出電流小于等于20mA。在上述測量條件確定以后，我們得到了每張智能卡的f_res。 表4 智能卡的諧振頻率

樣本種類	fres/MHz	樣本種類	fres/MHz
上海公交卡 1	15.80	上海市民卡	19.25
上海公交卡2	16.80	上海地鐵單程票1	17.55
杉德萬通卡	17.10	上海地鐵單程票2	18.45
世博海寶交通卡	14.00	華虹餐廳就餐卡	14.65

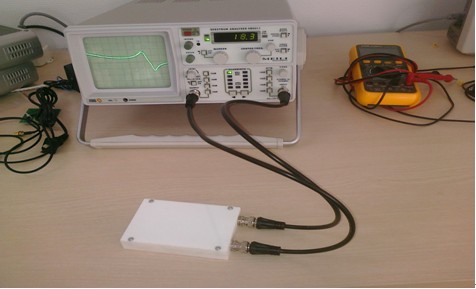

      表4中諧振頻率的測量結果，驗證了前文中提到的，目前流通的智能卡諧振頻率的多樣性。但本文強調的重點在于，我們采用上述方法，測量f_res得到了表4中的結果，那么同樣的樣本，不同的測量?jī)x器，諧振頻率的測量結果會相同嗎？對此，我們以上海公交卡為樣本，在如圖8所示的測量?jī)x器及配套的測量夾具上進行了測量，測量原理同前，讀取儀器屏幕中波峰值對應的頻率點即為智能卡的f_res（如表5所示）。但因?yàn)槟壳皹I(yè)界對測量夾具中天線的線徑、匝數、面積、間距、材料和相對位置等參數尚無統一的規格標準，因此使用圖8中的測量夾具時，智能卡需要放置于兩個天線之間。我們稱該測量?jī)x器稱為：方法4

圖8　方法4的測量環境

表5 方法1與方法4的測量結果比較

測量方法	樣本種類	fres/MHz	樣本種類	fres/MHz
方法1	上海公交卡 1	15.80	上海公交卡2	16.80
方法4	上海公交卡 1	17.83	上海公交卡2	18.3
差值/MHz	/	2.02	/	1.7

      通過對表5的測量數據的分析，不難發現，對于上海公交卡1，使用方法1和方法4測量到的f_res差值達到了2.02 MHz，波動比例分別達到12%和11%，，而對于上海公交卡2，f_res差值達到了1.7 MHz，波動比例分別達到10%和9%。至此，回答了前文中提出的疑問，同樣的智能卡在不同的測量方法下，f_res測量結果相差極大，面對這樣的測量結果，顯然缺乏進行比較的基礎。此時，即使我們加入了測量方法的描述，但是由于測量?jī)x器的不同，測量夾具不規范，很顯然，單純的討論f_res是沒有意義的。     那么同樣的樣本，采用同樣的測量?jī)x器，但是不同的測量方法，f_res的測量結果會相同嗎？我們?nèi)砸陨虾９豢闃颖?，采用方法一及其配套測量夾具，僅改變測量方法中的第4點，即待測智能卡與測量夾具的間距，然后測量f_res。如表6所示，以樣本與測量夾具的間距作為變量，隨著樣本遠離測量夾具，得到的f_res呈現單調下降趨勢。盡管在表6中f_res從0mm至20mm僅降低了0.35 MHz，該差值的絕對值并不算大，但是亟待確認的是，在什么樣的測量間距下，得到的f_res才最接近真實值？另外，測量環境的射頻噪聲對f_res的影響也不容忽視，如果測量環境附近有高頻信號發射裝置，或者有大的金屬物體，都會對測量結果造成影響，作為實驗室測量環境應該避免射頻噪聲的影響，本文對此不再展開。   表6智能卡與測量夾具的間距與諧振頻率的關系

上海公交卡1與測量夾具的間距 /mm	fres/MHz	上海公交卡2與測量夾具的間距 /mm	fres/MHz
0	15.80	0	16.80
10	15.7	10	16.65
15	15.6	15	16.55
20	15.5	20	16.45

      綜上所述，諧振頻率作為智能卡重要的特征參數，因?yàn)闇y(cè)量方便，操作簡單，而且能夠?yàn)楫a(chǎn)品設計、驗證與質量控制等方面提供較多的參考信息，因而在業界越來越受到重視，隨著各企業和單位對諧振頻率檢測能力的提高，f_res逐漸被寫進設計、檢驗規范中，但由于沒有統一的測量標準，客觀上造成了測量結果的差異，同樣的智能卡，不同企業和單位給出的諧振頻率測量結果往往大項徑庭，而且其測量結果的誤差范圍未知。如果各單位均按照自己的理解建立一套檢測規范和驗收標準，不但增加了生產成本，而且在對外溝通中無法有效輸出，反而會使得業界對于智能卡諧振頻率值的定義更加混亂。在華虹設計對于智能卡的諧振頻率測量中，我們深刻的體會到，剝離測量條件、方法去討論諧振頻率的值是不科學的。所以我們僅把諧振頻率這一測量結果作為公司內部設計的參考標準，以及量產階段產品一致性的考核指標，不作為對外輸出和業界交流的標桿。因此，我們建議并期待相關標準化部門或行業協會能夠盡快制定出諧振頻率的相關測量標準，將測量方法和測量條件加以統一，使諧振頻率這一重要參數成為業界認可的技術標準，可以參與嚴謹?shù)膶W(xué)術討論，能夠在智能卡領域發揮重要作用，推進智能卡行業的發展及應用。 第1頁第2頁第3頁
